作りはじめて1か月、完成が少しずつ見えてきました。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/デフレクター1.jpg)
機関車で特徴的な除煙版(デフレクター)を作ります。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/デフレクター2-1.jpg)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/デフレクター2-3.jpg)
車体の幅に合わせて藤ひごをコの字型に曲げて固定します。画像下部の除煙板を支えているのはマッチ棒を加工したものです。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/デフレクター2-4.jpg)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/デフレクター2-5.jpg)
触ると折れそうなので子どもたちには遊ばせられないですね。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-1.jpg)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-2.jpg)
ここまで説明書の数字は正確でした。しかしここで悩むことになります。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/20240110_214830-コピー_R.jpg)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-3.jpg)
80㎜弱とは?78㎜?79㎜?(結局80㎜にしてしまいました。)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-4.jpg)
指矩(さしがね)で直角を出して80㎜のところに印をつけます。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-5.jpg)
説明書通りに組み立てたら部品が入りませんでした。入らないところはヤスリがけをして、部品の幅詰めで対応。 ぴったり合うように調整します。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-6.jpg)
炭水車の車輪を製作
![](https://www.kurinoki.com/wp-content/uploads/2024/01/部材の中心.jpg)
部品の中央に接着したいので中心を測って位置決めします。 (真ん中に取り付けるべき部品がずれていると恰好悪くなりますね)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/小物入れ?-3.jpg)
![](https://www.kurinoki.com/wp-content/uploads/2024/01/小物入れ?-1.jpg)

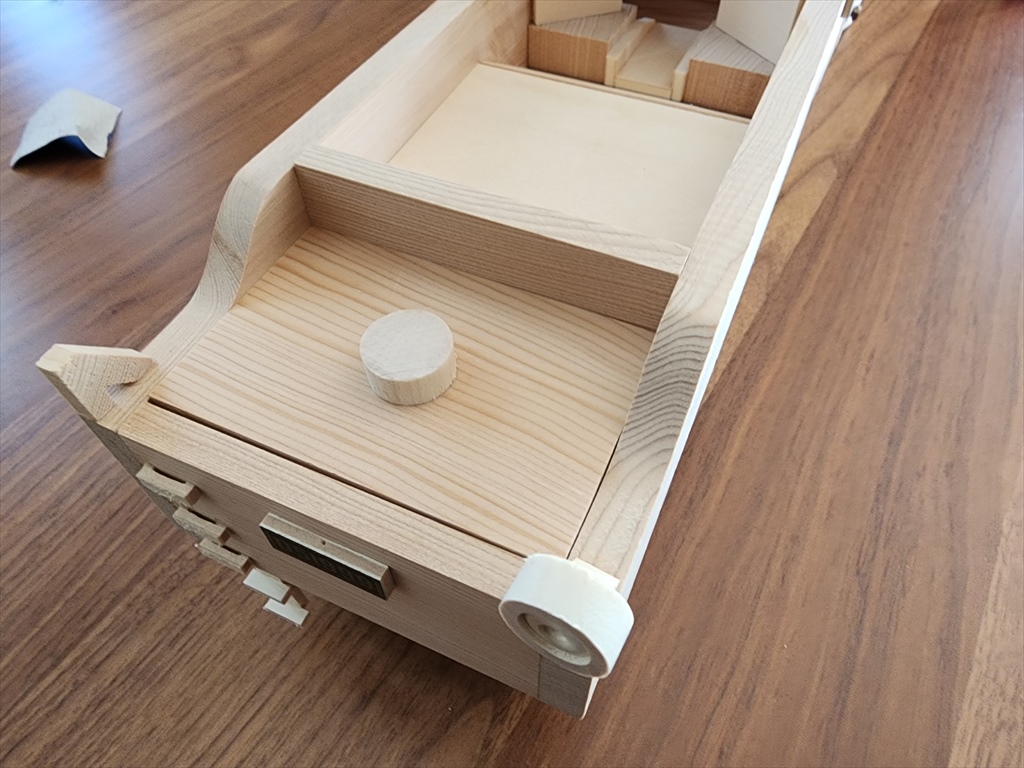

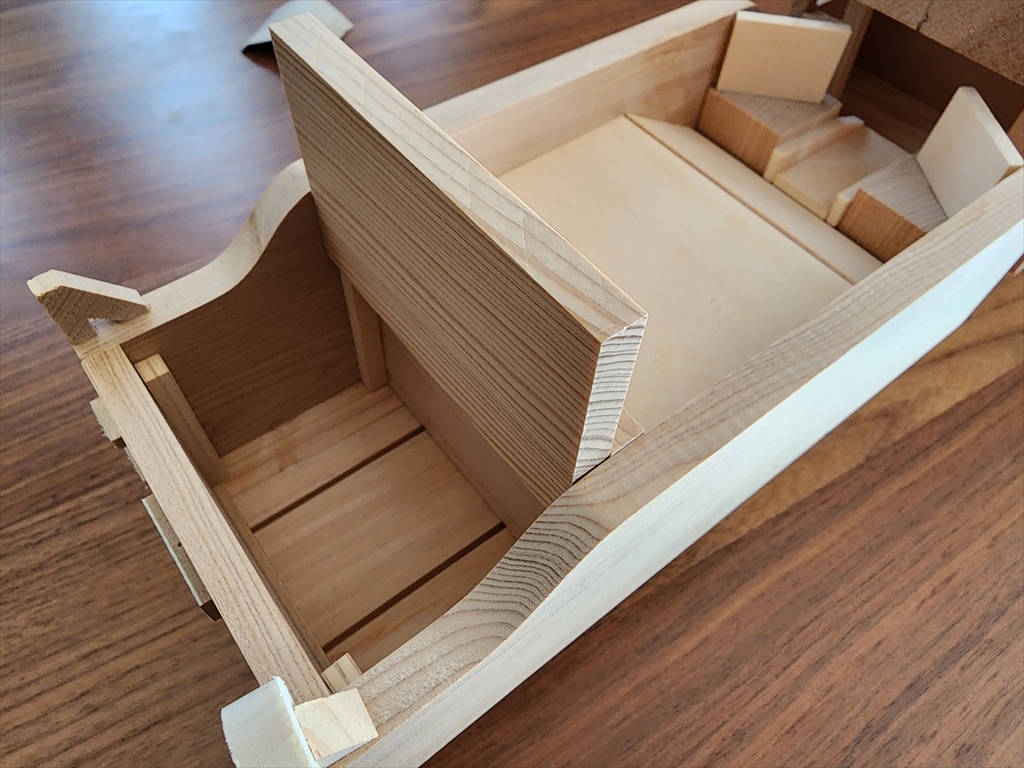

接着しないで小物入れ風にしてみました。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/炭水車-7-2.jpg)
炭水車完成!
![](https://www.kurinoki.com/wp-content/uploads/2024/01/機関車淡水車接続.jpg)
機関車と炭水車を接続します。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/線路-1.jpg)
線路を作ります。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/線路-2.jpg)
赤い〇部分のみ接着。枕木2本分間隔を開け、それぞれ指矩(さしがね)で90度を確認して接着します。
![](https://www.kurinoki.com/wp-content/uploads/2024/01/線路-3.jpg)
機関車と炭水車を乗せる線路が完成しました。
